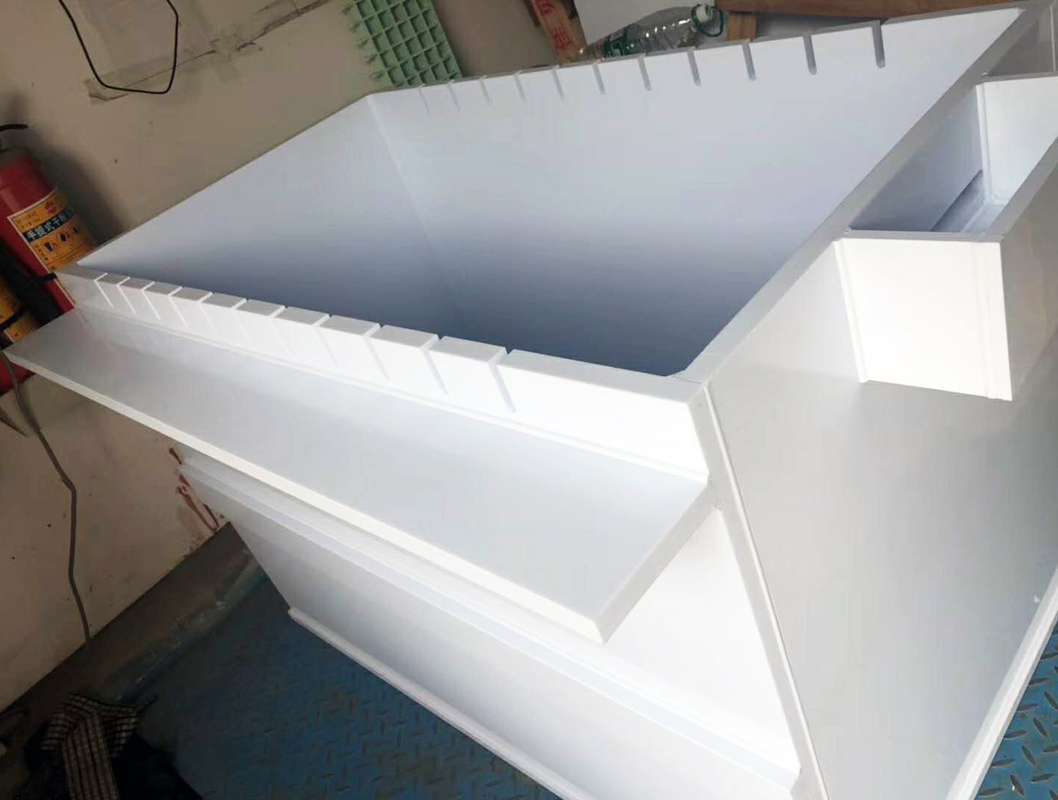

Attrezzatura automatica di recupero dell'estrazione del rame della macchina di pulizia del circuito del PWB

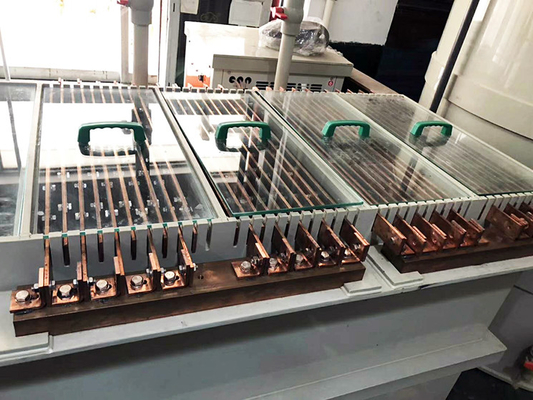

Attrezzatura alcalina di recupero dell'estrazione del rame della soluzione incisione del circuito del PWB

Principio di rigenerazione della soluzione incisione

Il processo tipico di elaborazione del PWB è placcatura grafica. Cioè, uno strato di anticorrosivo della cavo-latta pre-è placcato sulla parte di rame della stagnola (la parte grafica del circuito) che deve essere conservata sullo strato esterno del bordo e poi la stagnola di rame restante è corrosa attraverso i mezzi chimici, che è chiamata incisione.

il processo incisione, rame sulla superficie del piatto è ossidato [Cu (NH3) 4] dallo ione del complesso 2+. La reazione incisione è come segue:
Cu (NH3) 4Cl2+Cu_2Cu (NH3) 2Cl
Lo ione complesso [Cu (NH3) 2] di 1+is Cu1+and non ha abilità incisione. In presenza del NH3 di eccesso e degli Cl-ioni, può rapidamente essere ossidato da ossigeno nell'aria per formare [Cu (NH3) 4] gli ioni incisione-capaci del complesso 2+. La reazione di rigenerazione è come segue:
2Cu (NH3) 2Cl+2NH4Cl+2NH3+1/2O2_2Cu (NH3) 4Cl2+H2O

Può essere visto dalla reazione di cui sopra che 2 grammi di ammoniaca e 2 grammi di cloruro di ammonio sono necessari per incidere del 1 grammo di rame molecolare. Di conseguenza, con la dissoluzione di rame, l'acqua di ammoniaca ed il cloruro di ammonio dovrebbero aggiungersi continuamente nel processo incisione, in modo dall'acqua madre del carro armato incisione aumenterà continuamente. Poiché lo ione complesso [Cu (NH3) 2] di 1+is Cu1+and non ha abilità incisione, è necessario da escludere una certa acqua madre e da aggiungere il nuovo sotto-liquore (sotto-liquore non contiene lo ione di rame) per soddisfare le richieste incisione.
