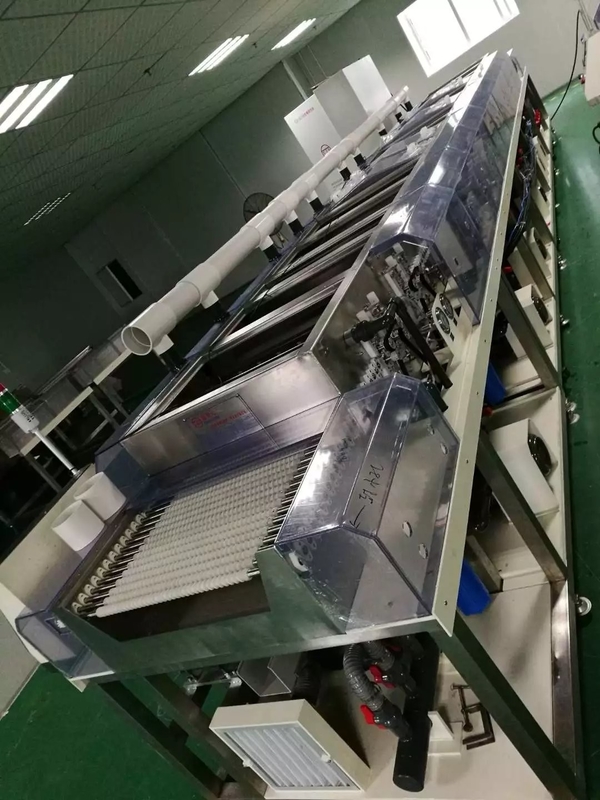

Installazione facile ad alta pressione della macchina 736x736x40mm di pulizia dello stampino di SMT dell'ugello ¢12

^{Installazione facile ad alta pressione della macchina 736x736x40mm di pulizia dello stampino di SMT dell'ugello ¢12}

<sup>Requisiti di attrezzatura principali
1. L'attrezzatura è una struttura combinata per trasporto ed installazione facili; la battitura è di meno che ±0.15mm durante il funzionamento
2. Il corpo dell'attrezzatura è fatto del lamierino di plastica del PVC di alta qualità e della lamiera d'acciaio 304. Le proprietà meccaniche e chimiche sono in conformità con sicurezza sul lavoro.
3. L'intera linea adotta il controllo automatico dello SpA «di Mitsubishi» ed il touch screen industriali standard «di Wellen» per azionare l'interfaccia uomo-macchina.
4. rotolare:
Il ・ il materiale è lo stesso del rullo pieno per il trasporto e dovrebbe essere trasformato una forma di facile--smontaggio.
Il ・ configura prima e dopo la spazzola del rullo e prima dello spruzzo ad alta pressione
5. spazzola del rullo:</sup>

<sup>Il ・ la direzione di rotazione è invertito riguardante la direzione del flusso, ma è necessario inoltre da fare una rotazione positiva del rullo della spazzola. Direttamente controlli la parte anteriore e la parte posteriore della spazzola sul touch screen.
Il numero delle rivoluzioni del rullo della spazzola dovrebbe essere regolabile da 0 a 500 giri/min.
6. carro armato:
Materiale del carro armato della lozione: SUS304 piatto d'acciaio, capacità: 80L
Materiale della cisterna di acqua: SUS304 piatto d'acciaio, capacità: 80L
Materiale di spazzolatura della scanalatura di DI water: SUS304 piatto d'acciaio, capacità: 80L
7. Ogni gruppo di tubi dello spruzzo ha le valvole a sfera indipendenti e manometri per regolare la pressione ed il flusso dello spruzzo superiore /inferiore rispettivamente.
8. lavare impianto di alimentazione liquido:
Il ・ inserisce i filtri ed i manometri allo sbocco di ogni pompa
Lo spruzzo della spazzola del rullo del ・ ed il primo lavaggio dell'alcali possono essere 5um (primi 3 canali), 1um al back end, entrata pura dello spruzzo d'acqua per aumentare il filtro con la liscivia del filtrante 0.5um
La custodia di filtro con la camera del lavaggio deve essere acciaio inossidabile.
Il ・ seleziona la pompa, il misuratore di portata ed il manometro e scrive i dettagli nel libro di stile di citazione.
Il ・ la valvola di adeguamento di portata è installato nella conduttura di ogni fila degli ugelli spruzzatori.
Il ・ il materiale delle parti bagnate della lozione dovrebbe essere alcalino.
9. tagliando liquido (coltello di aria)
L'installazione parallela del ・ sull'asse di rullo del trasportatore, il coltello di aria superiore e più basso e la direzione di camminata di vetro è di 0 gradi e può essere regolato.
Il ・ il manometro e l'ammortizzatore di adeguamento del volume di aria è installato nella parte superiore di ogni coltello di aria.
Il ・ ha messo il porto di scarico per ogni spazio di taglio.
10. coltello di aria
Il ・ la direzione è di fronte all'asse del rullo di trasporto ed è messo in direzione della direzione di scorrimento.
Il ・ il manometro e l'ammortizzatore di adeguamento del volume di aria è installato controcorrente da ogni ammortizzatore.
Il ・ la regolazione in altezza del coltello di aria dovrebbe potere essere azionato manualmente.
Progettazione del ・ il porto di scarico nell'area asciutta.</sup>
