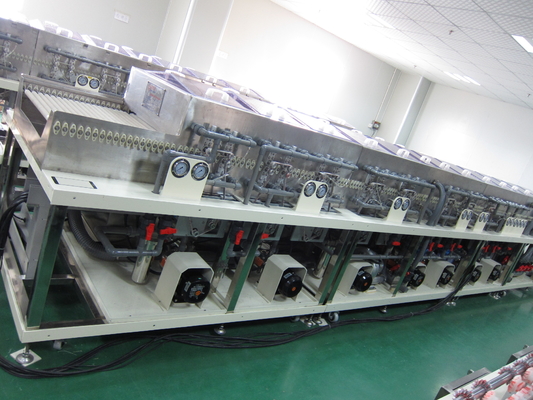

pulitore ultrasonico 2.5m/Min del circuito del substrato di 0.2-2mm che trasporta velocità nessun particelle

pulitore ultrasonico 2.5m/Min del circuito del substrato di 0.2-2mm che trasporta velocità nessun particelle

^{In primo luogo, il nome di dispositivo ed il modello
1,1 nome dell'attrezzatura: Rondella del vetro piano
1,2 attrezzatura di modello: CCS-ITO500 che ricopre rondella di vetro anteriore}

^{In secondo luogo, uso dell'attrezzatura
2,1 pulire ed essiccamento della superficie di vetro
In terzo luogo, abilità di produzione di attrezzatura (pulizia)
3,1 dimensione del pezzo in lavorazione: MIN: 75mmX50mm MAX: 400mmX500mm
3,2 velocità di trasporto: 2.5m/min (1 ~ 6m/min regolabile)
uno spessore di 3,3 substrati: 0,2 ~ 2mm}

^{In quarto luogo, standard di qualità di produzione (pulizia)
4,1, là non sono particelle sopra 1um sulla superficie del pezzo in lavorazione e le particelle sotto 1um sono di meno che 1/cm2
4,2, nessun macchie, segni di acqua, graffi sul vetro sorgono dopo la pulizia
4,3, nessun carte, laminazioni nel processo di pulizia del vetro}

^{V. flusso trattato e parametri
5,1 processo
La pulizia di spazzola d'alimentazione del rullo del section→pre-spraying→wind cutting1→washing 1+2→wind che taglia la pressione di pulizia di spazzola del rullo dell'acqua 2→pure 1+2→medium che lava a spruzzo l'acqua del cleaning→DI di →BJ che lava a spruzzo il → di lavaggio di → DI l'water due insiemi degli insiemi del → due dell'acqua di taglio del coltello di aria del → di secchezza dell'aria calda scarica la sezione + dispositivo statico di eliminazione
5,2 progettazione delle attrezzature: pezzo in lavorazione da sinistra a destra}

^{Sixth, parametri dell'attrezzatura e requisiti tecnici
6,1 dimensione e materiali dell'attrezzatura
6.1.1 dimensione corporea dell'attrezzatura: (l) 7650 × 1500 del × (w) (H) leggera differenza di 1200mm nella fabbricazione
6.1.2 materiale del corpo: Fatto 304 del materiale del piatto &=4mm dell'acciaio inossidabile.
6.1.3 materiale dello scaffale: SUS304 passaggio quadrato d'acciaio 50X50X2
6.1.4 materiale del serbatoio di acqua: «Asia Meridionale» trasparente/bordo PVC dell'avorio & = 10
6.1.5 pannello del portellone esterno: «Asia Meridionale» trasparente/bordo PVC dell'avorio & = 6
6.1.6 copertura superiore: Bordo trasparente &=6 del PVC «dell'Asia Meridionale»
6,2 requisiti di potere dell'attrezzatura
6.2.1 alimentazione elettrica: 380VAC±10V/50Hz
6.2.2 consumo di energia totale della macchina di tutto: 35KW
6.2.3 consumo di acqua: 20~30L/Min (15MW o acqua più pura)
6.2.4 consumo dell'aria: pressione 600L/min: 0.4Mpa
6.2.5 tubo adduttore totale: UPVC 1"
6.2.6 scolo totale: UPVC 2"
6.2.7 tubo dello spruzzo: UPVC 3/4"
6,3 descrizione globale del dispositivo
6.3.1 struttura dell'attrezzatura
La macchina di pulizia pricipalmente è composta di sistema a spruzzo, un sistema di spazzolatura del rullo, un sistema del BJ, un essiccatore del coltello di aria, un sistema di filtraggio di circolazione, un sistema di riscaldamento del controllo automatico della temperatura, un controllo automatico del livello liquido e un sistema di riempimento liquido automatico, un pannello di controllo dello scaffale e un sistema di controllo.
6,4 descrizione delle componenti principali dell'attrezzatura
6.4.1 sezione di trasferimento
Metodo di trasferimento del substrato del ※: diametro φ26mm di trasferimento del rullo della gomma e del rullo
Gamma di velocità regolabile della trasmissione del ※: 1~6m/min
Modo di adeguamento di velocità della trasmissione del ※: adeguamento dell'invertitore del visualizzatore digitale o dell'invertitore della manopola
Esposizione di velocità della trasmissione del ※: visualizzatore digitale
Posizione dell'azionamento del ※: Il sistema di trasmissione è isolato dal sistema antincendio (azionamento esterno del carro armato)
Gioco dell'asse di trasferimento del ※: 30mm, la spazzola sono 65mm.
6.4.2 sezione dell'alimentazione
Lunghezza d'alimentazione della sezione del ※: L=490mm
Configurazione del ※: Sistema di azionamento del sensore: Motore di CPG: 1/2P 3∮380V.}
