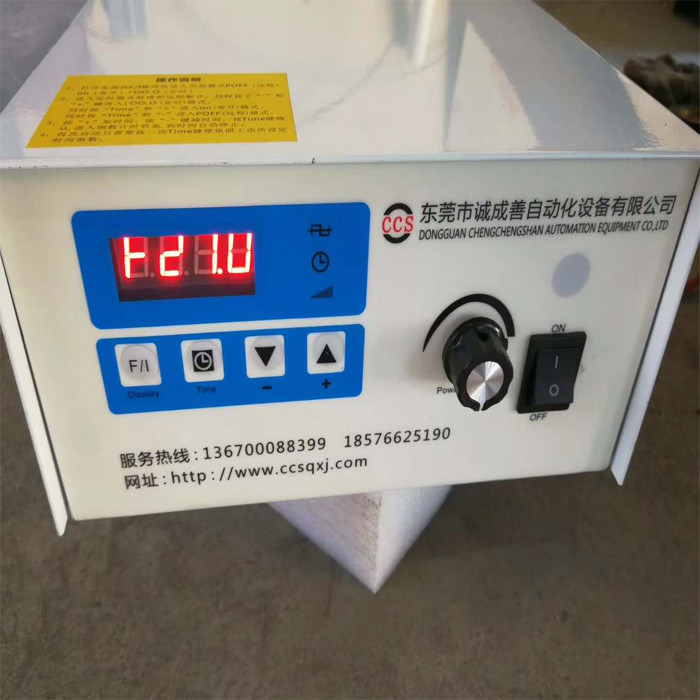

Generatore ultrasonico isolato del pulitore di Drived, generatore di frequenza di Sonic elettromagnetico

^{Generatore ultrasonico isolato del pulitore di Drived, generatore di frequenza di Sonic elettromagnetico}

1. ^{Descrizione sommaria di ogni funzione relativa componente:}

^{A, ponte raddrizzatore: tensione CA Dei convertiti in tensione di CC;}

^{B, induttanza comune di modo: ammasso elettromagnetico ad alta frequenza del filtro generato tramite l'operazione del circuito per impedirla l'inquinamento dell'alimentazione elettrica esterna.}

^{C, rivelatore corrente: il rivelatore della corrente di precisione, il segnale della corrente di ingresso è convertito in segnale di alta precisione di tensione, che è a forma di e fornito al circuito di controllo principale per raggiungere il potere stabile.}

^{D, transistor: Un'architettura fase-spostata del interamente ponte che consiste di quattro transistor ad alta potenza di IGBT converte il segnale di tensione di CC in segnale ad alta frequenza di tensione CA.}

^{E, circuito di azionamento: azionamento isolato.}

^{F, trasformatore ausiliario: converte le condutture in corrente alternata a bassa tensione e dopo la rettifica ed il filtraggio, è fornito alla parte di elaborazione dei segnali ed al divisorio del tabellone.}

^{G, regolarsi di frequenza: la regolazione del potenziometro può regolare il parametro di frequenza del generatore fino ad un certo punto;}

^{H, disposizione corrente: Regoli questo potenziometro per regolare la corrente di ingresso fino ad un certo punto, così cambiando il potenza di uscita.}

^{I, commutatore corrente di selezione: Può essere regolato da 6 ingranaggi da 1 a 6. Si noti che 1-5 è il riferimento corrente. Più piccolo il numero, più grande il riferimento corrente. 6 sono un commutatore corrente di moltiplicatore. Per esempio, quando la corrente è 2, la corrente è 2A e quando 5 e 6 sono accesi simultaneamente, l'uscita è 4A.}

^{J, induttori 1 e 2 può abbinare le induttanze differenti, in cui l'induttanza che corrisponde all'induttore 1 è R11, R12, R13, R14, R15; l'induttanza che corrisponde all'induttore 2 è R1, R2, R3, R4, R5; Più grande il numero, più grande l'induttanza. La somma delle induttanze dei due è l'induttanza totale. Nel mettere a punto, l'induttore deve essere basato per principio di presa della priorità.}

^{K, trasformatore gira la selezione di rapporto: Il RA ed il RB, RA è di meno che il RB, RA è generalmente adatto a trasduttori ceramici gialli, RB è adatto a trasduttori ceramici neri.}
