La macchina di pulizia ultrasonica dell'OEM, filtro intelligente linea attrezzatura dell'essiccazione sotto vuoto delle pressofusioni

Il filtro intelligente completamente automatico da nuovo dell'OEM controllo dello SpA linea attrezzatura dell'essiccazione sotto vuoto di pulizia ultrasonica delle pressofusioni

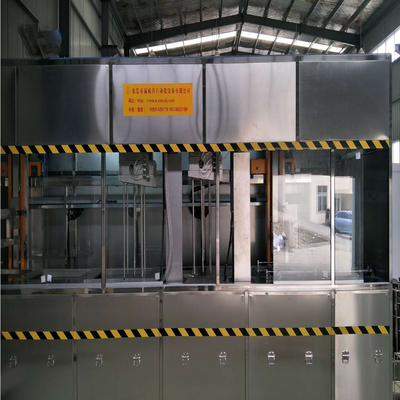

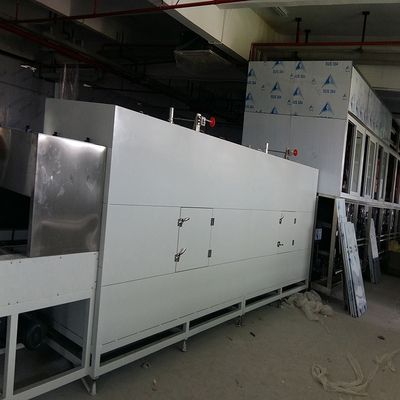

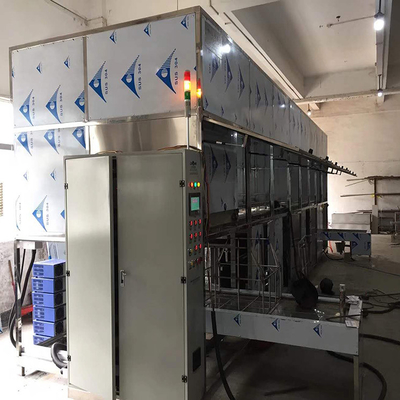

Nome dell'attrezzatura: Linea completamente automatica dell'essiccazione sotto vuoto di pulizia ultrasonica
II. attrezzatura di modello: HS-5288AFG
3. Tipo e significato di attrezzatura:
Modello: HS-5288AFG
Significato: (HS) si riferisce all'attrezzatura il Co., srl di automazione di Hongshun in breve; (5) si riferisce a complessivamente cinque scanalature funzionali della macchina di tutto.
(288) si riferisce a complessivamente 288 trasduttori ultrasonici; (AFG) si riferisce alla macchina automatica non standard di pulizia
IV. applicazione di attrezzatura: per la pulizia della superficie del pezzo in lavorazione di precisione, pezzo in lavorazione di secchezza, dimensione del pezzo in lavorazione: le varie specifiche, vedono l'oggetto fisico
Fifth, capacità dell'attrezzatura: ogni 5-10 minuti da un canestro, ritmo regolabile. L'attrezzatura può funzionare continuamente due spostamenti un il giorno.
Requisiti di pulizia e di funzione:
1. Requisiti di pulizia: la pulizia di superficie del pezzo in lavorazione, stessa non può essere scolorita e corrosa. Nessun petrolio, la polvere ed altri contaminanti possono essere trovati sulla superficie del pezzo in lavorazione dopo la pulizia.
2. Requisiti di trattamento di superficie: uniforme, non macchia, macchia;
3. Requisiti di secchezza: per raggiungere l'essiccamento superficiale del pezzo in lavorazione dopo la pulizia.
7. Tipo di trasmissione: trasmissione automatica del manipolatore.

8. Tavola di processo e di configurazione di pulizia:
1: Flusso trattato: →1di caricamento # pulizia #ultrasonic ultrasonica del →2 dell'agente di sgrassatura del → municipale3dell'acqua # risciacquare ultrasonico del → municipale4dell'acqua # acqua calda che risciacqua →5 # essiccazione sotto vuoto che →Unloading
2: Descrizione dell'attrezzatura
La macchina di pulizia è una macchina completamente automatica di pulizia ultrasonica. Il processo di pulizia è controllato dallo SpA. Sei linee di pulizia consistono del carro armato di pulizia ultrasonica, del carro armato di lavaggio e del dispositivo di secchezza fatti di acciaio inossidabile. L'operatore mette il canestro di pulizia con il pezzo in lavorazione nel carro armato di pulizia. Il manipolatore del cavalletto porta il pezzo in lavorazione ad ogni procedura di lavoro a sua volta ed effettua una serie di pulizia e di essiccazione per il pezzo in lavorazione. Un processo di pulizia, la struttura specifica è indicato nei disegni e nella descrizione seguente.
3: Principi di base e caratteristiche di ultrasonico
Il segnale elettrico ultrasonico 28KHZ prodotto dal generatore di ultrasuoni è trasformato in oscillazione meccanica alla stessa frequenza con l'effetto piezoelettrico del trasduttore ed è irradiato nella soluzione di pulizia sotto forma di onda meccanica ultrasonica. A causa dell'azione alternante delle regioni di pressione positiva e negativa nella propagazione delle onde meccaniche supersoniche, le numerose micro bolle a più di 1000 pressioni atmosferiche sono generate in qualunque momento ed esplose, con conseguente bombardamento ad alta pressione locale fine sulla superficie del pulitore, che causa lo sfaldamento rapido della sporcizia sulla superficie e sulle crepe dell'oggetto. Ciò è «l'effetto di cavitazione» peculiare alla pulizia ultrasonica.
4: La configurazione del sistema di corrispondenza di trattamento delle acque, facendo uso di distillazione a bassa pressione (separazione dell'petrolio-acqua), i requisiti specifici è come segue.
(1) niente di meno che 300 litri di acqua di scarico sono trattati al giorno e uno sbocco di scarico semplice dei rifiuti solidi è installato per impedire il bloccaggio della conduttura.
(2) la proporzione di liquido concentrato nel trattamento delle acque reflue non è più di 10%.
(3) assicura che lo scarico dell'acqua di scarico rispetti la norma «completa» di scarico dell'acqua di scarico di scarico industriale nazionale dell'acqua standard.
(4) installando le funzioni facoltative di elaborazione diritta del filtro e di fila;
(5) progettazione ed installazione secondo la situazione reale del partito A (entrambi i lati determinano il piano dell'installazione)
(6) operazione completamente automatica, nessuno in servizio;
(7) là non è esigenza del trattamento biochimico e richiamo automatico dell'allarme per la sostituzione delle parti vulnerabili;
(8) costo di mantenimento basso, funzionamento facile, consumo di energia basso di attrezzatura e piccola occupazione dello spazio;
5: Sistema di controllo
1. Tutti i pompe, motori, circolazione e sistemi di riscaldamento possono essere controllati esclusivamente ed essere visualizzati in uno stato.
2. Fornito di scatola di distribuzione indipendente, il circuito è diviso nei blocchi funzionali per manutenzione facile.
3. L'attrezzatura ha buon collegando il dispositivo a massa.
4. Fornito del modo manuale ed automatico, con la funzione dell'allarme della luce e del suono.
5. Tutte le funzioni della macchina sono visualizzate sul touch screen.
6. L'attrezzatura ha buona funzione della protezione della sicurezza. Dopo ogni pulizia e processo di secchezza, quando il pezzo in lavorazione non è rimosso, la macchina non funziona.
