Attrezzature per la pulizia asciutte su ordinazione, macchine elettriche di lavaggio a secco con il piatto di vibrazione

Attrezzature per la pulizia asciutte su ordinazione, macchine elettriche di lavaggio a secco con il piatto di vibrazione

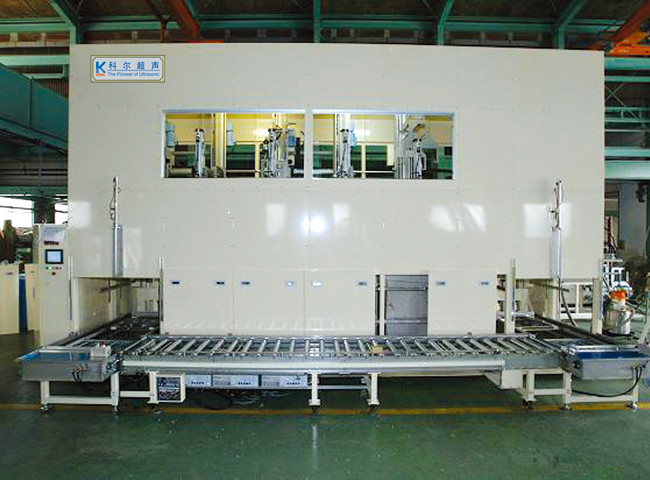

struttura dell'attrezzatura
Il sistema di pulizia pricipalmente consiste del generatore di ultrasuoni, trasduttore ultrasonico, carro armato di pulizia, essiccatore di vuoto, carro armato di recupero di distillazione, sistema di filtrazione di circolazione, sistema della separazione dell'acqua, sistema di riscaldamento del controllo automatico della temperatura, sito e struttura, alimentantesi e sistema di scarico, tipo leggero manipolatore del Multi-braccio, sistema d'estrazione, recinzione completamente inclusa, finestra di osservazione e sistema di controllo.

descrizione del dispositivo
La macchina di pulizia è un dispositivo automatico di pulizia. Il processo di pulizia è controllato da un controllore logico programmabile (PLC). Quattro carri armati consecutivi di pulizia ultrasonica fatti di acciaio inossidabile importato di alta qualità 316L, di idrogeno che degassano la pulizia ultrasonica e di pulizia a vapore sono continui. Sistema funzionante di pulizia. L'operatore mette il canestro di pulizia con il pezzo in lavorazione sull'estremità esterna dell'alimentazione e la catena di trasporto, cioè, il caricamento e sbocco l'estremità dello scarico, la porta pneumatica dell'entrata ed è aperta automaticamente e la catena d'alimentazione e di trasporto invia automaticamente il canestro di pulizia all'estremità interna, cioè, il caricamento e stazione dello scarico.

Allo stesso tempo, la porta pneumatica dell'entrata e lo sbocco è chiusa automaticamente ed il robot del multi-braccio invia il canestro di pulizia al carro armato ruvido ultrasonico di lavaggio per pulizia preliminare e poi invia il canestro di pulizia ad ogni punto trattato a sua volta ed il pezzo in lavorazione è sottoposto al trattamento a più stadi di pulizia ed all'essiccazione sotto vuoto. Il manipolatore del multi-braccio poi restituisce il canestro di pulizia all'estremità interna della catena di convogliatore di scarico e di entrata, cioè, il caricamento e la stazione di scarico e la porta pneumatica dei fori di sbocco e di entrata è aperta automaticamente e la catena d'alimentazione e di trasporto invia automaticamente il canestro di pulizia all'estremità esterna, cioè, il caricamento e scaricare estremità. La porta pneumatica dell'entrata e dello sbocco è chiusa automaticamente, l'operatore prende il canestro di pulizia dal caricamento ed estremità dello scarico e poi prende il pezzo in lavorazione pulito dal canestro di pulizia per realizzare un processo di pulizia.

1: Pulizia ultrasonica (primo carro armato):
Efficace dimensione della scanalatura interna: circa 500×400×400mm

La struttura del corpo del carro armato: Il materiale del corpo del carro armato è fatto del piatto importato alta qualità dell'acciaio inossidabile di 2mm e di SUS316L. Il fondo del carro armato è fornito di una valvola di scarico ed il fondo è fornito di un tipo piatto ultrasonico dell'input di vibrazione. Il fondo del piatto di scossa è fornito di una rete staccabile del filtro dall'acciaio inossidabile, un tipo esterno indicatore di livello liquido, un sistema di allarme automatico del livello liquido e un troppopieno del galleggiante dell'acciaio inossidabile alla parte posteriore. Progetti una V-scanalatura per ogni scanalatura. È fornita di un porto flangiato delle scorie per pulizia facile delle impurità in eccesso. È fornita di un sistema di circolazione efficacemente per tenere il solvente distribuito uniformemente.

Sistema ultrasonico: Consiste del generatore di ultrasuoni, trasduttore, cabla ecc.

Generatore di ultrasuoni: Il generatore di ultrasuoni adotta Chengchengshan chesi sviluppa ed ha un tempo di impiego lungo. Con protezione di sovraccarico, l'inseguimento automatico della frequenza del livello liquido, funzioni spazzare ed altre digitali complete. L'efficienza di trasformazione dell'energia può raggiungere più di 95% e l'output di forza motrice è stabile ed affidabile.

Trasduttore:

1. Potere del trasduttore: 50W/piece; frequenza del trasduttore: 28KHz.
2. Adottando il trasduttore del wafer «di Bundo» importato dal Giappone;
3. Introduzione del processo di legame del trasduttore: La superficie di legame del trasduttore in primo luogo è sabbiata prima del legame e poi la vite è piantata dalla macchina di semina; così il trasduttore è incollato con adesivo speciale quando lega. Poi è stretto con le viti efficacemente per assicurare che il trasduttore non cada fuori durante le lunghe ore dell'operazione.

Cavo: Il segnale elettrico ad alta frequenza del generatore di ultrasuoni è trasmesso al trasduttore ultrasonico attraverso il cavo. (La lunghezza di cavo può essere regolata secondo la situazione reale).
Temperatura di lavoro: 50~80°C (può essere regolato secondo le circostanze reali).

Sistema di circolazione di filtrazione: Consiste della pompa, del manometro e del filtro a sacco protetti contro le esplosioni dell'acciaio inossidabile. Il liquido di pulizia attraversa (reservoir→Y tubo d'acciaio partition→pump→filter→stainless/carro armato valve→cleaning tank→storage della palla) per formare una auto-circolazione e le impurità nel liquido di pulizia sono filtrate.

La pompa di flusso e la forza dell'ascensore della pompa di circolazione assicurano che la polvere sospesa nel liquido di pulizia per la pulizia sia portata via e la precisione di filtrazione è μm 10 (può essere regolato secondo le circostanze specifiche).

Sistema di controllo del riscaldamento: misura di temperatura della termocoppia, regolatore di temperatura del visualizzatore digitale, gamma del controllo della temperatura: il °C di temperatura ambiente 1~100 regolabile, può essere chiuso.
Sistema di protezione a basso livello: Quando il livello liquido del carro armato di pulizia è più basso del valore stabilito, il tipo controllo livellato liquido del galleggiante tocca il commutatore di galleggiante, segnala e tagliato il riscaldamento del carro armato e dell'alimentazione elettrica della pompa.

Soluzione di pulizia: detergente dell'idrocarburo.

Altri requisiti tecnici: il corpo del carro armato è coperto di cotone dell'isolamento e la bocca delle scorie, il troppopieno ed il porto di scolo sono forniti.
