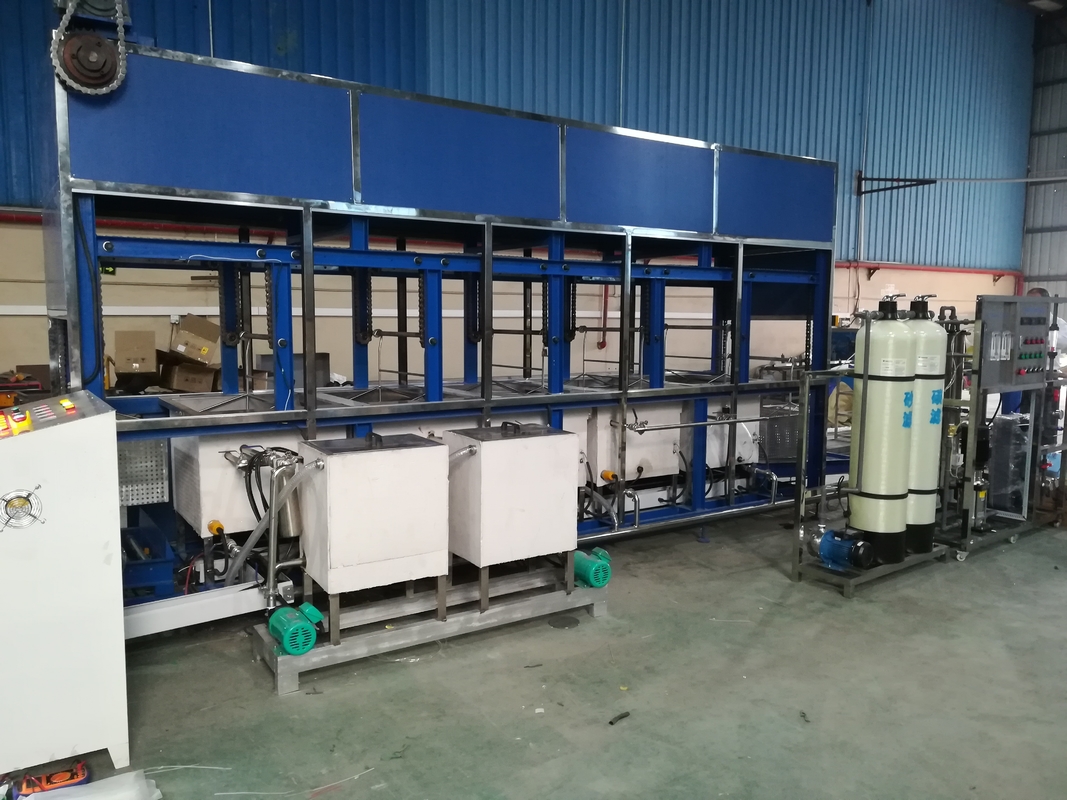

Macchina a catena di sgrassamento di pulizia ultrasonica della sospensione del piccolo hardware di precisione

Macchina a catena di sgrassamento di pulizia ultrasonica della sospensione del piccolo hardware di precisione
Descrizione del dispositivo
La lavatrice è una macchina completamente automatica di pulizia ultrasonica. Il processo di pulizia è controllato dal sistema di controllo dello SpA. Il touch screen dell'interfaccia uomo/macchina visualizza cinque pulizie continue di pulizia che consistono dei carri armati di pulizia ultrasonica, risciacquando i carri armati ed i dispositivi di secchezza fatti di acciaio inossidabile. Nella linea, l'operatore mette il canestro di pulizia con il pezzo in lavorazione nella tavola d'alimentazione e poi la mano del robot è inviata ad ogni segmento trattato a sua volta ed il pezzo in lavorazione è sottoposto ad una serie di pulizia e di essiccazione. La struttura specifica è indicata nei disegni e nella descrizione seguente.
Il principio di base e le caratteristiche di ultrasonico
L'super-audio segnale elettrico 40KHZ generato dal generatore di ultrasuoni è convertito in oscillazione meccanica della stessa frequenza dall'effetto piezoelettrico del trasduttore ed è irradiato nel liquido di pulizia sotto forma di super-audio onde meccaniche. dovuto l'azione alternante della zona di pressione positiva e della zona di pressione negativa di super-audio propagazione delle onde meccanica, le numerose bolle minuscole di più di 1000 atmosfere sono generate in qualunque momento e fatte saltare per formare un bombardamento ad alta pressione del locale fine sulla superficie dell'oggetto di pulizia, di modo che la sporcizia sulla superficie dell'oggetto e della lacuna è rapida. La pelatura, questa è «l'effetto di cavitazione» unico a pulizia ultrasonica.
1. corpo del carro armato principale:
(1) efficace dimensione interna della scanalatura: 600×600×500L×W×H millimetro, efficace altezza 400MM
(2) il corpo del carro armato è fatto dello strato dell'acciaio inossidabile di SUS304 2.0mm.
(3) fornito di valvola dell'acqua, valvola di scarico, acque luride nello scolo totale;
(5) medium di pulizia: acqua municipale + polvere di sgrassamento
2. sistema di ultrasuono:
(1) frequenza ultrasonica: 40KHZ;
(2) potere ultrasonico: 1800W
(3) vibratore ultrasonico: 36 pezzi, 50W/only, hanno immerso il piatto ultrasonico di vibrazione, piatto dell'acciaio inossidabile di SUS 2.0MM di spessore del piatto di sia, montato sul fondo del carro armato, la parte del centro del vibratore adotta il chip di marca di duo del Giappone «Ben», piatto che di scossa la superficie è duro cromata per la durevolezza.
3. sistema di riscaldamento:
(1) riscaldamento per mezzo di un condotto termico, installato dal lato del corpo del carro armato,
(2) potere calorifico 6KW.
(3) la marca del regolatore di temperatura adotta la marca di Omron ed il modo di esposizione: visualizzatore digitale.
